Nedávno na trh oficiálně přišla třetí generace počítačových skříní populární Fractal Design Meshify. Produkty této řady jsou určeny pro sestavy s potřebou účinného chlazení, neboť poskytují možnost intenzivního větrání skrze velkou plochu ventilačních průduchů, volně prostupný interiér a množství pozic pro ventilátory. Nebyl by to Fractal Design, kdyby v nové generaci nepřinesl nějaké zásadní novinky a vylepšení. Jak nám nadpis napovídá, jedno z vylepšení se bude týkat hlučnosti, ale co ta skála u IT produktu? Nuž pojďme se na to podívat.
Nejen na první pohled, ale i následně po důkladnějším prozkoumání všech detailů jsem dospěl k závěru, že Meshify 3 má s předchozí druhou generací společný pouze název. Konstrukčně je to úplně jiná skříň. Svými proporcemi zapadá někde mezi předchozí modely Meshify 2 a Meshify 2 Compact, přičemž je mnohem blíže tomu druhému kompaktnímu modelu.
Oproti předchozí generaci Meshify 2 Compact je novinka o 6 mm delší, o 19 mm širší a o 33 mm vyšší. Oproti svému přímému předchůdci Meshify 2 je dnes testovaná skříň o docela zásadních 109 mm kratší, 11 mm užší a naopak o 33 mm vyšší. Dalo by se tedy říct, že Meshify 3 vychází proporčně z původního modelu Compact, u něhož došlo k úpravě rozměrů za účelem pohodlné instalace trojice 140mm čelních ventilátorů.
Na obrázku níže vidíme obě skříně předchozí druhé generace. Ta šedivá v popředí je Meshify 2 Compact a za ní se ukrývá bílá Meshify 2.
Vraťme se nyní k designu nové skříně Meshify 3. Zde došlo k většímu optickému zdůraznění převládající výšky na úkor délky a k zaoblení původně hranatých tvarů. Stropní mřížka nyní elegantně přechází zešikmenými okraji do boků, plynule jsou s tělem skříně propojeny také její nohy. Opět zde máme dokonale navazující vnější plochy pláště bez výraznějších spár a přechodů.
U bílé varianty skříně není sklo bočnice na levé straně tónováno, takže nijak nebrání pohledu dovnitř. Čistotu designu zde podle očekávání nenarušují žádné kotevní prvky. Z bočního pohledu vynikne také elegantní tvarování plastových nohou skříně, které ze všech stran plynule navazuje na okolní plochy. Vpřed vystupující spoj stropu a čelního panelu tvoří kratičkou stříšku.

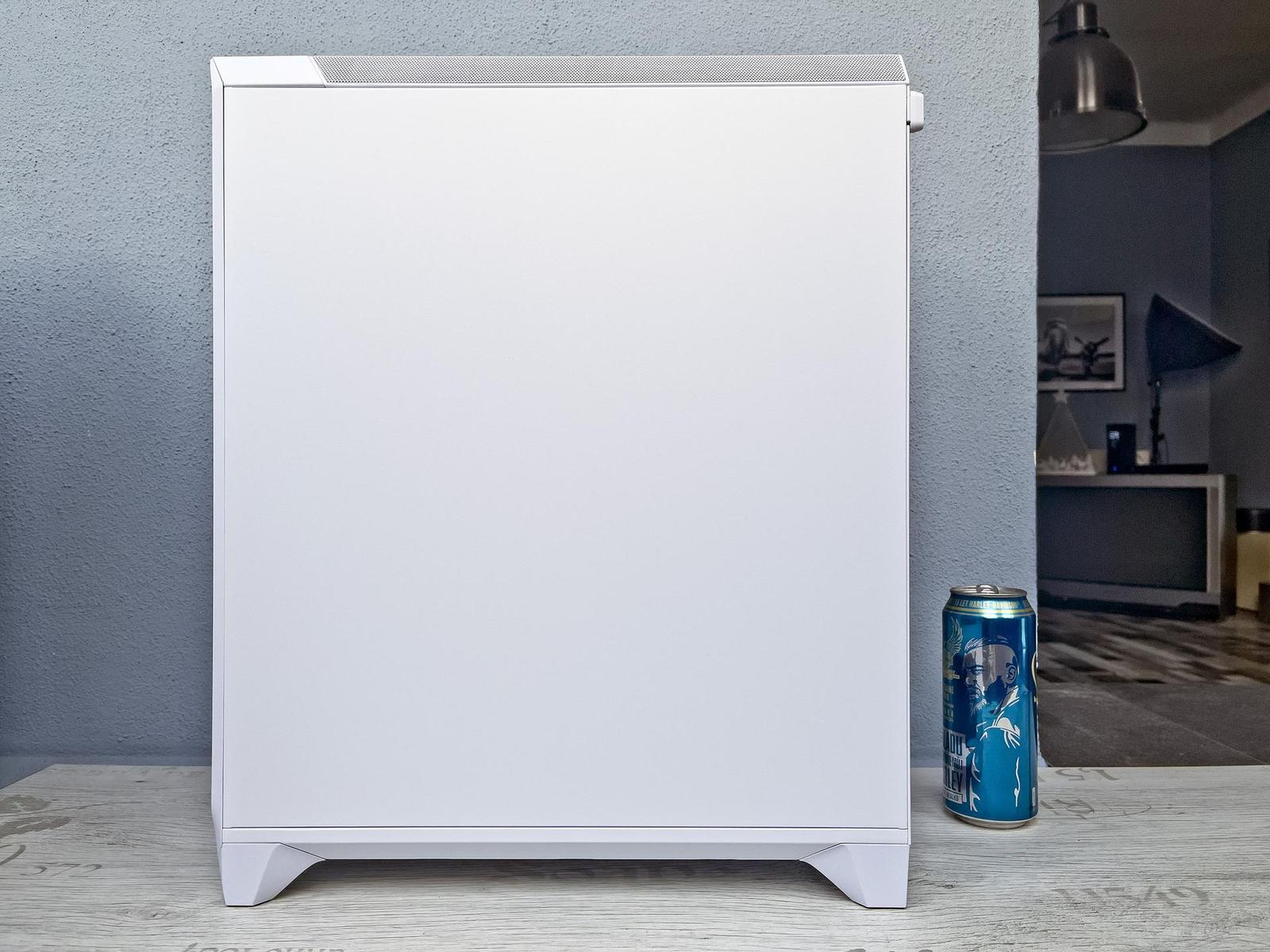

Pravý bok skříně překrývá celoplošná plechová bočnice bez prolisů a větracích otvorů. Také zde nenacházíme žádné viditelné kotevní prvky, nevzhledné přechody či široké spáry.

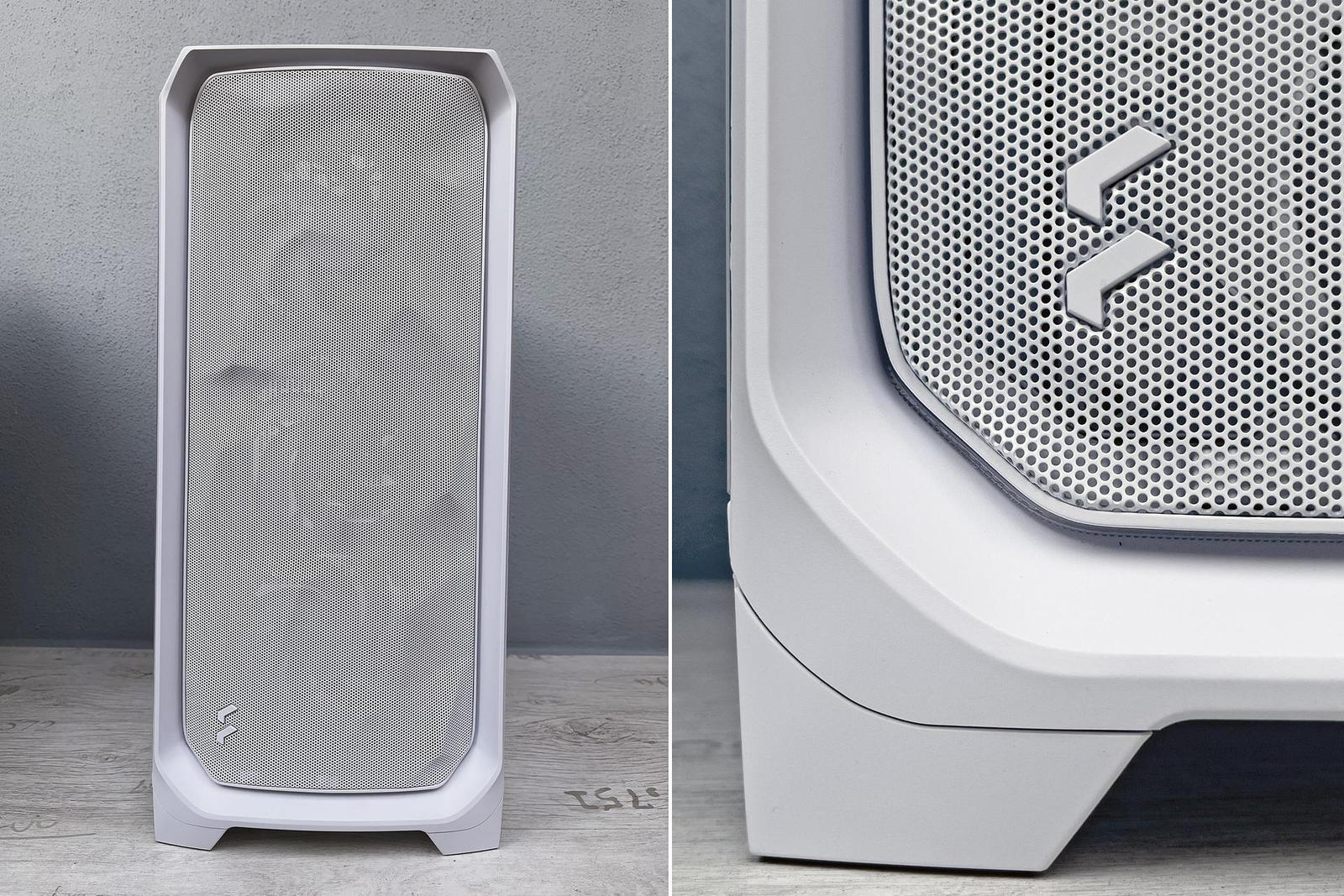

Hlavním identifikačním znakem modelové řady Meshify jsou čelní panely s prostorově tvarovanou kovovou mřížkou. Obě předchozí generace zde využívaly pravidelné tvary 3D trojúhelníkové polygonové sítě, která byla přirovnávána k prvkům stealth. U třetí generace se Fractal pokusil designově přiblížit přírodě a použil u čelní mřížky nepravidelné tvary inspirované skalním povrchem.
Hodnocení tohoto počinu bude mezi zákazníky asi různorodé a závislé na konkrétním vkusu. Mně osobně se více líbily předchozí pravidelné tvary a struktura kamene mně k počítačové skříni příliš neladí. Každopádně musím uznat, že výrobce dokázal tvarově složitou ocelovou mřížku precizně zapracovat do okrajů středové výplně, která pak dokonale zapadá do oblých tvarů vnějšího plastového rámu čelního panelu. Vyhrál si také s plastovými segmenty svého znaku, které zapustil do přesných prolisů v mřížce.
Na detailních snímcích můžeme posoudit kvalitu lícování dílčích ploch z různorodých materiálů a také bezchybně zpracovanou povrchovou úpravu jak do odstínu, tak do struktury. U testované varianty Meshify 3 Ambience Pro RGB se za okrajem středové výplně čelního panelu ukrývá sotva patrný LED pásek tvořený čirým pružným proužkem kruhového průřezu.
Na čelní panel designově navazuje také konstrukce stropního panelu. Jeho ocelová mřížka je ze stejného materiálu jako ta čelní, nemá však žádné 3D prostorové tvarování. Obě mřížky pak opticky odděluje široký bílý pruh z plného plechu se zapuštěnými I/O prvky skříně.

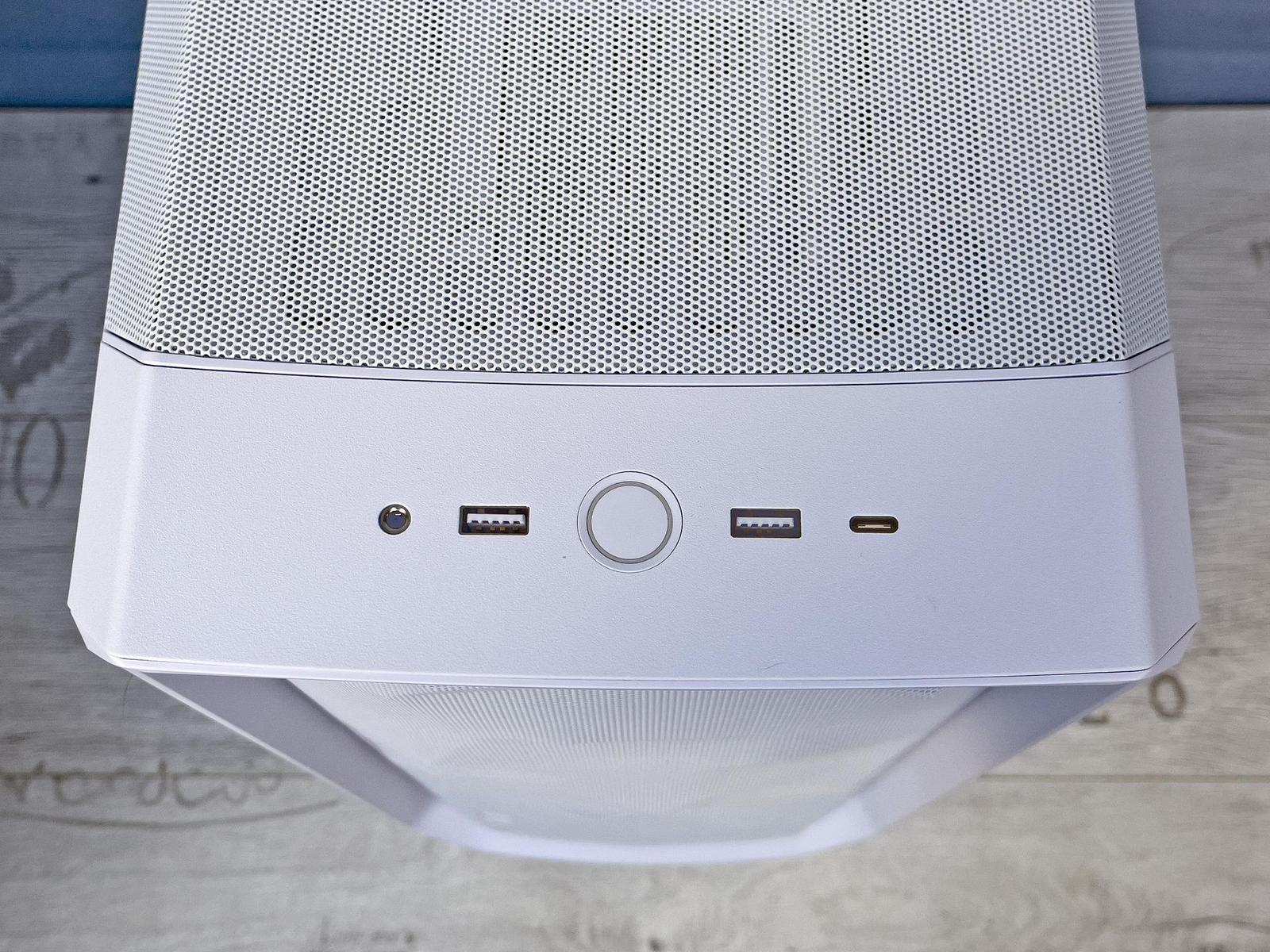

Uprostřed I/O panelu nacházíme kruhové tlačítko Power s ARGB LED kontrolkou spuštění sestavy, která za provozu prozařuje úzký prstenec z průsvitného plastu. Po obou bocích středového tlačítka jsou umístěny klasické konektory USB 3.0 Type-A s rychlostí do 5 Gbit/s. Úplně napravo našel místo konektor Type-C, který nově podporuje plnohodnotné rozhraní USB 3.2 s rychlostí až 20 Gbit/s (dostupnou ovšem jen u patřičně vybavených základních desek). Výčet prvků uzavírá sdružený audio konektor pro mikrofon a sluchátka, nacházející se vlevo.
V této souvislosti musím připomenout často používaný marketingový nešvar dnešní doby, kdy obyčejný konektor USB 3.0 je označován jako USB 3.2 a skutečný plnohodnotný konektor USB 3.2 má označení USB 3.2 Gen 2×2. Fractal Design nám v této souvislosti nijak nemlží a v technických specifikacích u staršího portu nadále využívá výstižnější označení USB 3.0. V doplňujícím obrázku jej pak identifikuje údajem o mezní přenosové rychlosti.
Strop skříně Meshify 3 s kovovou mřížkou, přetaženou do boků, vypadá skvěle. Takto vytvořený rozměrný průduch bude určitě přínosem pro účinné odvětrání skříně. Mřížka je navíc docela pevná (je zevnitř podepřena plastovou konstrukcí) a nemusíme se obávat o ni opřít.
Dostáváme se k zadní stěně testované skříně, která je pro účely odvětrání také z velké části perforována. Vidíme zde již klasickou koncepci s napájecím zdrojem vespod. Sedm horizontálních PCIe záslepek odpovídá kategorii skříní určených pro základní desky běžné velikosti ATX. Celkově záď působí velmi čistým dojmem, kromě montážního rámečku napájecího zdroje zde nenacházíme žádné viditelné šrouby.
Textilní poutko v horní části slouží k uvolnění stropního panelu (jeho povytažením vzad). Plastová madla v horních rozích zádě jsou součástí bočnic. Proti nechtěnému otevření je lze pojistit šrouby do připravených otvorů. Toto je první případ, kdy jsem narazil na výrobce, který si dal práci s tím, aby demontovatelný rámeček napájecího zdroje zapustil do roviny s okolní plochou zadní stěny. Zřejmě počítal s umístěním skříně někam do prostoru místnosti, kde bude vystavena pohledu i ze zadní strany. Na boku zadní stěny jsou navíc stahovací pásky, jimiž lze umravnit obvyklou změť připojovacích kabelů.
I když nelze předpokládat, že dno skříně bude také vystaveno pohledům uživatele, lze jej opět označit za čistě upravené. Ani zde nevidíme žádné šrouby, nicméně ty se zde mohou objevit později. Na dně skříně se totiž nachází alternativní montážní pozice pro dvojici 2,5“ disků a otvory pro jejich šrouby jsou připraveny uvnitř čtvercového prolisu v přední polovině dna skříně. Zadní polovina je věnována nasávacímu průduchu pro napájecí zdroj. Předchozí generace Meshify měla dno perforováno po celé délce a k tomu odpovídající dlouhý prachový filtr. Skrze dno bylo tak možné nasávat vzduch nejen ke zdroji, ale i do tunelu před ním a dále pak do útrob skříně. Konstrukční řešení tunelu napájecího zdroje u nové generace, které si představíme v příslušné kapitole, už tuto možnost vyloučilo.
Všimněte si způsobu upevnění prachového filtru napájecího zdroje. Ten lze vysunout pohodlně směrem do levého boku skříně. Madlo filtru je přitom šikovně zakomponováno do levé zadní nohy skříně.
Prachový filtr napájecího zdroje používá asi nejlepší aktuálně používanou konstrukci z plastového rámu se zalisovanou jemnou nylonovou síťkou. Vysouvání filtru směrem do levého boku skříně dává logický smysl, neboť u této strany se skleněnou bočnicí se nepředpokládá, že by byla umístěna směrem ke zdi, nebo jiné větší překážce. Při čištění filtru v tomto případě nebudeme muset se skříní nijak manipulovat.
